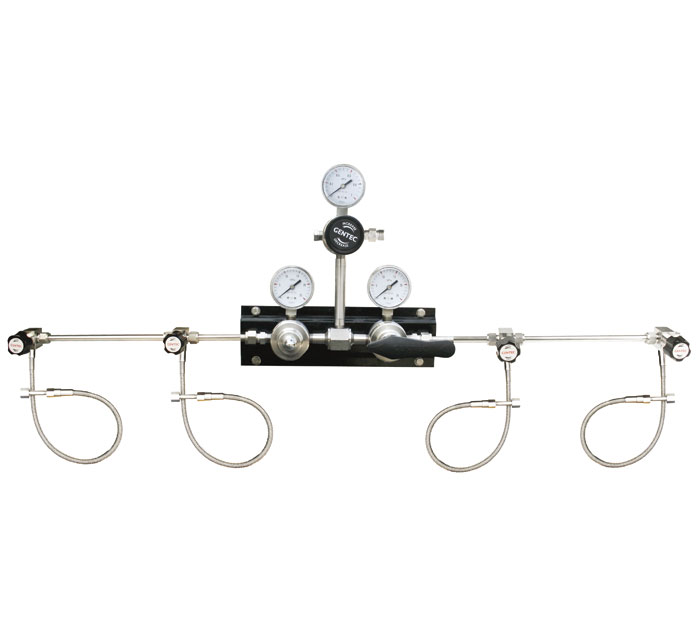

SL210/SL220系列自动切换汇流排

产品说明

自动切换汇流排由自动切换装置与汇流管组成，由两侧减压器输出压差实现自动切换，提供不间断供气。
SL210系列汇流排采用R2100切换装置，适用于中小流量场合。
SL220系列汇流排采用R2200切换装置，适用于中大流量场合。

特点:

• R2100和R2200自动切换装置采用两个进气口设计，可选择从侧面或底部进气
• 双瓶组供气时，从底部进气
• 多瓶组供气时，从两侧接汇流管供气
• 由切换阀控制供气顺序，实现压差自动切换
• 自动切换完成后，需反向调节切换阀
• 供气连续，没有中断
• 二级减压器保证输出压力稳定
• 减压器及管路经耐压测试和泄露测试
• 壁式安装
技术参数:

• 最大进气压力：3000psig
• 工作温度：-40°C~60°C
• 管路：外径1/2"不锈钢管（内外抛光，BA级别）
• 减压器泄露率：2x10^-8 scc/sec Helium
R2100切换装置材质:

• 母体，膜片，过滤网：316L
• 上盖：304
• 阀座：PCTFE
• 顶杆：316L
• 弹簧：316
R2200切换装置材质:

• 母体，膜片，过滤网：316L
• 上盖：铜电镀
• 阀座：PCTFE
• 顶杆：316L
• 弹簧：316
选配件:

• 膜片阀（配减压器出口）
• 针阀（配减压器出口）
• 过滤器（选配）
• 回火防止器（用于可燃性气体）
• 金属导管
• 低压报警器（选配）
注：双瓶组切换系统进气端必须配单向阀，以免气瓶更换时，气体外溢。

型号参数：

系列号	间距&布局	最大输出压力	减压器输出配置	左侧钢瓶数	右侧钢瓶数	金属导管进气接头	金属导管	其它选项
SL210	A：12" 标准	50psig	D：膜片阀	指定	指定	23：CGA330	A：FSR出气联接，带单向阀	1：报警器
SL220	B：12" 特殊	100psig	N：针阀	>1	>1	24：CGA350	B：24"不锈钢软管，NPT出气联接，带单向阀	2：本安型报警器
		150psig(仅SL210可选)	空：不带上述元件			25：CGA510	C：24"不锈钢软管，Tube 出气联接，带单向阀	3：回火防止器
		200psig(仅SL210可选)				26：CGA540		4：过滤器
						27：CGA580		空：不带上述元件
						28：CGA660		可选多项
						如指定其它形式接头
						请与捷锐公司联系
