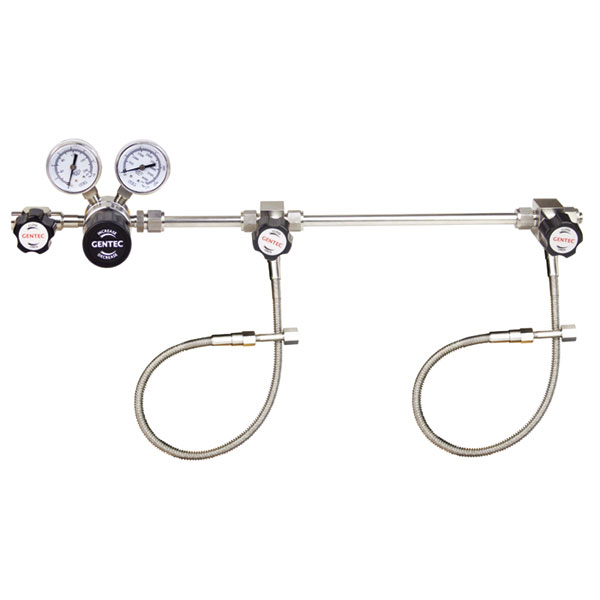

SL110/SL120系列单侧式汇流排

产品说明

SL110系列汇流排由R21系列减压器与汇流管组成，适用于中小流量场合。
SL120系列汇流排由R22系列减压器与汇流管组成，适用于中大流量场合。

特点:

• R21或R22系列减压器
• 配安全阀
• 金属导管进气口内置单向阀
• 一组气瓶供气，更换期间供气中断
• 减压器及管路经耐压测试和泄露测试
• 壁式安装
技术参数:

• 最大进气压力：3000psig
• 工作温度：-40°C~60°C
• 管路：1/2"不锈钢无缝管（内外抛光，BA级别）
• 减压器泄露率：2x10^-8 scc/sec Helium
R21减压器材质:

• 母体，膜片，过滤网：316L
• 上盖：304
• 阀座：PCTFE
• 顶杆：316L
• 弹簧：316
R22减压器材质:

• 母体，膜片，过滤网：316L
• 上盖：铜电镀
• 阀座：PCTFE
• 顶杆：316L
• 弹簧：316
选配件:

• 膜片阀（配减压器出口）
• 针阀（配减压器出口）
• 过滤器（选配）
• 回火防止器（用于可燃性气体）
• 金属导管
• 低压报警器（选配）

型号参数：

系列号	间距&布局	最大输出压力	减压器输出配置	钢瓶数	方向	金属导管进气接头	金属导管	其它选项
SL110	A：12" 标准	50psig	D：膜片阀	指定	L：左侧	23：CGA330	A：不锈钢盘管，FSR出气联接，带单向阀	1：报警器
SL120	B：12" 特殊	100psig	N：针阀		R：右侧	24：CGA350	B：24"不锈钢软管，NPT出气联接，带单向阀	2：本安型报警器
		250psig	空：不带上述元件			25：CGA510	C：24"不锈钢软管，Tube 出气联接，带单向阀	3：回火防止器
		500psig(仅SL110可选)				26：CGA540		4：过滤器
						27：CGA580		空：不带上述元件
						28：CGA660		可选多项
						如指定其它形式接头
						请与捷锐公司联系
