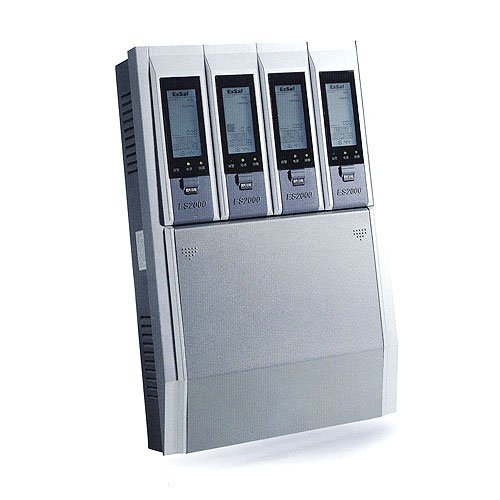

>> 控制器 |
| ● 安装方式：盘装式/壁挂式/柜式三种 ● 输入信号：标准4～20mA ● 浓度单位：％LEL，ppm，％V/V ● 显示方式：数字+模拟显示 ● 报警设定：低限25％LEL(可在1％至25％之间任意设定)，高限50％LEL ● 报警方式：声，光报警 ● 报警输出：二段报警输出(触点容量2A/250VAC) ● 信号输出：标准4～20mA电流输出/RS-485 ● 接口MODBUS通讯协议 ● 湿度范围：10～95％RH(无凝露) ● 温度范围：O℃～+40℃ ● 电 源：AC220V/50Hz ● 最大功耗：≤5.5W/路 ● 最大传输距离：1200m ● 可配置探测器型号：ES2000T、ESD100、ESD200、ESD3000 |
| ■ 产品特点 |
| ● 测量精度高：CPU采用高档单片机，运算速度快、可靠性强。 ● 显示直观、清楚：采用LcD液晶屏，具有时钟显示、报警信息查阅。 ● 操作方便：采用键盘进行操作，实现自动标定。 ● 多种线制连接：可与标准一次仪表实现两线制或三线制连接。 ● 信号输出：可输出4-20mA标准电流信号，Rs-485接口M0DBUS通讯协议，并输出高、低、故障报警继电器触点信号。 ● 安装方便：采用专业设计的安装支架，仪器现场安装方便、快捷。 ● 维修方便：采用模块化结构设计，便于系统维护。 |
| ■ 控制器安装固定 （壁挂式） |
 |
| ■ 总结构图 |
 |
| ■ 接线端子说明 |
 |
| ■ 标准机箱、机柜外型尺寸 |
 |
|
