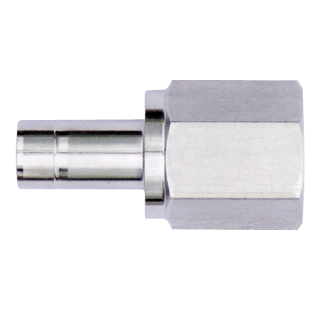

FA系列内螺纹转换接头

产品说明

• 连接卡套接头孔与NPT外螺纹

型号参数：

T (管外径)	P (NPT螺纹)	型号	A	B	E	F (六角尺寸)	H
英制 ( in )	in		in	in	in	in	in
1/8	1/8	SS-FA-OD2-FNT2	1.24	0.41	0.08	9/16	0.53
1/8	1/4	SS-FA-OD2-FNT4	0.39	0.59	0.28	3/4	0.53
3/16*	1/8	SS-FA-OD3-FNT2	1.26	0.41	0.12	9/16	0.56
3/16*	1/4	SS-FA-OD3-FNT4	1.41	0.59	0.12	3/4	0.56
1/4	1/8	SS-FA-OD4-FNT2	1.30	0.41	0.17	9/16	0.62
1/4	1/4	SS-FA-OD4-FNT4	1.46	0.59	0.17	3/4	0.62
1/4	3/8	SS-FA-OD4-FNT6	1.55	0.59	0.17	7/8	0.62
1/4	1/2	SS-FA-OD4-FNT8	1.79	0.78	0.17	1-1/16	0.62
5/16*	1/8	SS-FA-OD5-FNT2	1.35	0.41	0.22	9/16	0.65
5/16*	1/4	SS-FA-OD5-FNT4	1.48	0.59	0.22	3/4	0.65
3/8	1/8	SS-FA-OD6-FNT2	1.35	0.41	0.27	9/16	0.68
3/8	1/4	SS-FA-OD6-FNT4	1.50	0.59	0.27	3/4	0.68
3/8	3/8	SS-FA-OD6-FNT6	1.59	0.59	0.27	7/8	0.68
3/8	1/2	SS-FA-OD6-FNT8	1.84	0.78	0.27	1-1/16	0.68
1/2	1/4	SS-FA-OD8-FNT4	1.71	0.59	0.37	3/4	0.90
1/2	3/8	SS-FA-OD8-FNT6	1.79	0.59	0.37	7/8	0.90
1/2	1/2	SS-FA-OD8-FNT8	2.05	0.78	0.37	1-1/16	0.90
5/8*	3/8	SS-FA-OD10-FNT6	1.90	0.59	0.47	7/8	0.96
5/8*	1/2	SS-FA-OD10-FNT8	2.09	0.78	0.47	1-1/16	0.96
5/8*	3/4	SS-FA-OD10-FNT12	2.18	0.81	0.47	1-1/4	0.96
3/4	1/2	SS-FA-OD12-FNT8	2.08	0.78	0.58	1-1/16	0.96
3/4	3/4	SS-FA-OD12-FNT12	2.16	0.81	0.58	1-5/16	0.96
3/4	1	SS-FA-OD12-FNT16	2.30	1.00	0.58	1-5/8	0.96
1	3/4	SS-FA-OD16-FNT12	2.39	0.81	0.80	1-5/16	1.21
1	1	SS-FA-OD16-FNT16	2.53	1.00	0.80	1-5/8	1.21
公制 ( mm )	in		mm	mm	mm	mm	mm
6	1/8	SS-FA-OD6M-FNT2	32.5	10.4	4.6	14	15.7
6	1/4	SS-FA-OD6M-FNT4	37.1	15.0	4.6	19	15.7
8	1/4	SS-FA-OD8M-FNT4	37.6	15.0	6.4	19	16.5
10	1/4	SS-FA-OD10M-FNT4	38.1	15.0	7.7	19	17.3
10	3/8	SS-FA-OD10M-FNT6	40.1	15.0	7.7	22	17.3
10	1/2	SS-FA-OD10M-FNT8	46.5	19.8	7.7	27	17.3
12	1/4	SS-FA-OD12M-FNT4	43.7	15.0	9.1	19	22.8
12	1/2	SS-FA-OD12M-FNT8	52.3	19.8	9.1	27	22.8
