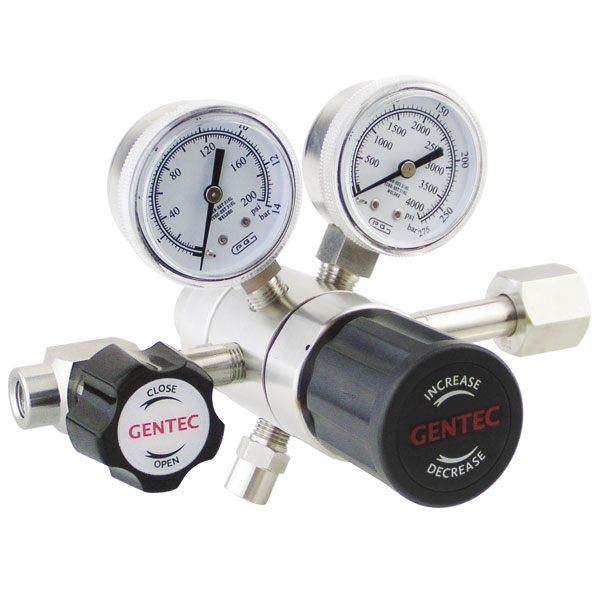

GENTEC R31系列膜片式减压器，采用双级减压结构，输出压力稳定精确，适用于小流量场合。
结 构 特 点
- 双级式减压结构
- 膜片与母体采用硬密封形式
- 母体螺纹：1/4"NPT(F)
- 安全压力：1.5倍的最大输出压力
- 适用温度：-40oF至165oF(-40oC至74oC）
- 内泄露：2×10-8atm cc/sec Helium
- CV值：0.08
- 重量：0.9kg(2.0lbs)
材质（与介质接触部分)
- 母体：黄铜，316L，
- 阀座：PCTFE，Teflon®，Vespel®
- 膜片：316L
适用范围
- 钢瓶气
- 气相分析
- 实验室
- 测试仪表
- 石油化学工业
- 电厂设备
型号参数：
| 系列号 |
母体孔 |
阀座材料 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
| R31B(黄铜) |
M(无安全阀) |
K：PCTFE |
C：4000psig |
G：0-250psig |
G：附压力表(MPa) |
00：1/4"NPT(F) |
00：1/4"NPT(F) |
P：面板式安装 |
| R31SL(316L) |
Q(可带安全阀) |
T：PTFE |
D：3000psig |
I：0-100psig |
P：附压力表 (psi / bar) |
23：CGA330 |
11：1/4"卡套接头 |
R：附安全阀 |
| |
|
V：Vespel |
F：500psig |
K：0-50psig |
W：无压力表 |
24：CGA350 |
12：3/8"卡套接头 |
N：附针阀 |
| |
|
|
|
L：0-25psig |
|
27：CGA580 |
15：6mm卡套接头 |
D：附膜片阀 |
| |
|
|
|
Q：30" Hg Vac-30 psig |
|
28：CGA660 |
16：8mm卡套接头 |
|
| |
|
|
|
S：30" Hg Vac-100 psig |
|
30：CGA590 |
74：M8 × 1RH(M) |
|
| |
|
|
|
T：30" Hg Vac-200 psig |
|
52：G5/8"-RH(F) |
其它形式接头可供选择 |
|
| |
|
|
|
|
|
63：W21.8-14RH(F) |
|
|
| |
|
|
|
|
|
64：W21.8-14LH(F) |
|
|
| |
|
|
|
|
|
其它形式接头可供选择 |
|
|
