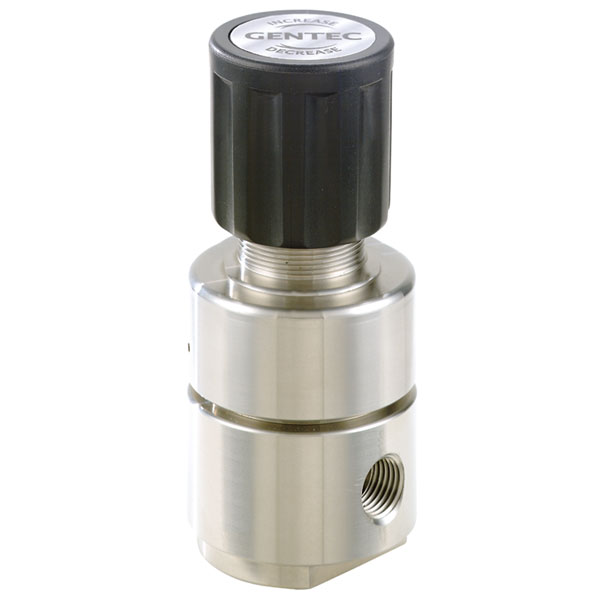

GENTEC R21系列膜片式减压器,输出压力稳定,特别适用于气体分析仪器、各种高纯气体、腐蚀性气体及有毒气体。
结构及性能特点
- 单级式减压结构
- 膜片与母体采用硬密封形式
- 母体接口螺纹:1/4” NPT(F)
- 安全压力:1.5倍的最大输出压力
- 适用温度:-40oF至165oF(-40oC至74oC)
- 泄露率:2 x 10-8 scc/sec Helium
- CV值:0.14
- 重量:0.9kg(2.0lbs)
材 质
- 母体:黄铜,316L
- 阀座:PCTFE,Teflon®,Vespel®
- 膜片:316L
适 用 范 围
- 半导体制程
- 实验室
- 气相分析
- 测试仪表
- 石油化学工业
- 电厂设备
型号参数:
系列号 | 母体孔 | 阀座材料 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
R21B(黄铜) | A | K:PCTFE | C:4000psig | F:0-500psig | G:附压力表(MPa) | 00:1/4" NPT(F) | 00:1/4" NPT(F) | R:附安全阀 |
R21SL(316L) | B | T:PTFE | D:3000psig | G:0-250psig | P:附压力表 (psi / bar) | 23:CGA330 | 10:1/8"卡套接头 | N:附针阀 |
| D | V:Vespel | F:500psig | I:0-100psig | W:无压力表 | 24:CGA350 | 11:1/4"卡套接头 | D:附膜片阀 |
| G | | | K:0-50psig | | 27:CGA580 | 12:3/8"卡套接头 | |
| J | | | L:0-25psig | | 28:CGA660 | 15:6mm卡套接头 | |
| M | | | Q:30" Hg Vac-30 psig | | 30:CGA590 | 16:8mm卡套接头 | |
| Q | | | S:30" Hg Vac-100 psig | | 52:G5/8"-RH(F) | 74:M8 × 1RH(M) | |
| | | | T:30" Hg Vac-200 psig | | 63:W21.8-14RH(F) | 其它形式接头可供选择 | |
| | | | | | 64:W21.8-14LH(F) | | |
| | | | | | 其它形式接头可供选择 | | |
